ZYX-J40

1.Электрические параметры продукта:

(1) Входное напряжение: 100-240 В переменного тока (50/60 Гц)

(2) Входной ток: 1,2 А (@100 В переменного тока), 0,5 А (@240 В переменного тока)

(3) Выходное напряжение: 5-30 В постоянного тока

(4) Выходной ток Iмакс: 6А

(5) Минимальная эффективность продукта βmin:

A: 78,5%(@Входное напряжение: 110 В переменного тока, Выходное напряжение: 14,2 В, Выходной ток: 6 А)

B: 83,5%(@Входное напряжение: 220 В переменного тока, Выходное напряжение: 14,2 В, Выходной ток: 6 А)

2.Выбор режима работы продукта:

(1) Режим зарядки тройной литиевой батареи (инициализирует литиевую батарею по умолчанию, добавляет в продукт функцию памяти при выключении питания и по умолчанию переходит в режим состояния, использовавшийся до последнего отключения питания при включении питания)

а: Не заряжайте литиевые батареи без защитных плат.

б: Тип батареи: ограничен тройной литиевой батареей (зарядное напряжение 12,6 В постоянного тока)

c: Максимальный зарядный ток Imax: 6А

c: Максимальное время зарядки tmax: 15-16 часов

(2) Режим зарядки свинцово-кислотного аккумулятора.

A: Тип батареи: свинцово-кислотная батарея постоянного тока 12 В, 24 В постоянного тока.

b: Максимальный зарядный ток Imax: 6 А при аккумуляторе 12 В постоянного тока, 3 А при аккумуляторе 24 В постоянного тока

c: Максимальное время зарядки tmax: 15-16 часов

(3) Режим зарядки мотоциклетного/литиевого аккумулятора

a: Зарядный ток Imax: 1,5 А при аккумуляторе постоянного тока 12-24 В, литий-железный аккумулятор

б: Тип батареи: свинцово-кислотная батарея DC12-24, литий-железная батарея (14,6 В постоянного тока)

c: Максимальное время зарядки tmax: 15-16 часов

(4) Режим ремонта свинцово-кислотных аккумуляторов.

а: Принцип ремонта: положительные и отрицательные импульсы.

b: Тип батареи: только батареи свинцово-кислотного типа.

c: Максимальная продолжительность ремонта tmax: 15-16 часов.

3.Введение функции продукта:

(1) Выходное короткое замыкание и антиреверсивное соединение: изделие имеет выходное короткое замыкание и обратное подключение батареи (обнаружение обратного соединения для 1-2S). При обнаружении обратного соединения или короткого замыкания раздается звуковой сигнал «звуковой сигнал, звуковой сигнал». …» Частота составляет 2 Гц, и продукт не будет поврежден из-за обратного подключения или короткого замыкания во время процесса обнаружения), а когда обратное соединение обрабатывается программой микропроцессора, явления обратной искры не будет; цифровой ламповые дисплеи: «ЭРО»

(2) Предупреждение о пониженном напряжении зарядки: если при зарядке аккумулятора батарея неисправна и зарядное напряжение слишком низкое, а зарядное напряжение ниже 5 В (опорная ошибка 5 В + 10%), подается сигнал тревоги о пониженном напряжении. звуковой сигнал (подает звуковой сигнал в течение 1 с и выключается через 0,5 с, то есть: один длинный звуковой сигнал и один раз короткая пауза, последовательно), на цифровой трубке отображается: «Abn»

(3) Функция памяти зарядки: изделие имеет режим памяти функции зарядки. Режим включения изделия по умолчанию соответствует режиму состояния, использовавшемуся до последнего отключения питания.

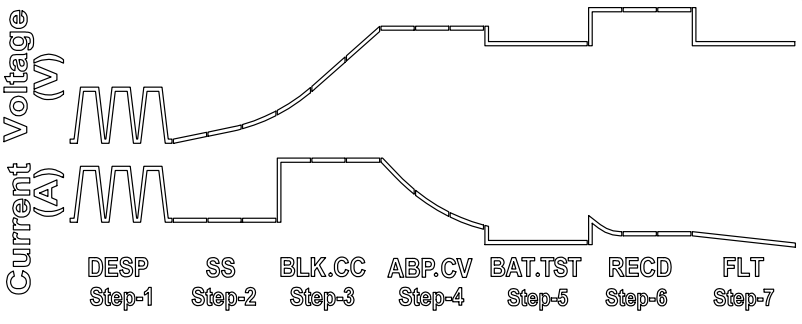

(4) Семиступенчатая зарядка: изделие имеет семиступенчатую функцию зарядки (семь этапов: десульфатация, непрерывная зарядка, зарядка при постоянном токе, зарядка при постоянном напряжении и обнаружение заряда аккумулятора (во время обнаружения отображаются только напряжение и температура). фаза и специальные эффекты аккумуляторной батареи соответствуют режиму ремонта), компенсационная зарядка и плавающая зарядка. Тройная литиевая батарея не имеет этой стадии плавающей зарядки. Кривая зарядки выглядит следующим образом:

(5) Обнаружение заряда батареи: без входного напряжения переменного тока зажим батареи зажимается на положительном и отрицательном концах батареи (красный положительный и черный отрицательный), что может отображать параметры тока и напряжения батареи (данные дисплея цифровой трубки: напряжение и цикл температуры окружающей среды, электросеть отображается в процентной форме на основе обнаруженных данных)

(6) Зимний и летний режим: во время процесса зарядки определяется температура окружающей среды, и состояние зарядки продукта своевременно регулируется, чтобы обеспечить срок службы батареи и безопасность зарядки. Зимний режим: на ЖК-дисплее отображаются снежинки, летний режим: ЖК-дисплей отображает солнце

(7) Защита от перегрева: изделие имеет функцию защиты от перегрева. Когда изделие обнаруживает, что температура слишком высокая, оно автоматически запускает программу защиты от перегрева. Когда температура возвращается к норме, начинается первоначальная зарядка. государство будет восстановлено.

(8) Защита от перезарядки: продукт имеет функцию защиты от перезарядки, позволяющую избежать перезарядки, приводящей к уменьшению срока службы батареи, и повысить надежность и безопасность зарядки (максимальное время зарядки по умолчанию составляет 15,5-16,0 часов).

(9) Самопроверка зарядного напряжения: самопроверка зарядного напряжения аккумулятора, ручное переключение не требуется.

(10) Защита от случайного срабатывания кнопки: если кнопка продукта случайно нажата, таймер запустится во время зарядки продукта. Кнопка автоматически заблокируется через 30 секунд, и ее нельзя будет разблокировать, сняв ее. зажим (переменный ток не имеет входа, и зажим находится в состоянии самотестирования без нагрузки, кнопка заблокирована и может быть разблокирована только при подключении входного напряжения переменного тока). -одна литиевая батарея и свинцово-кислотная батарея. Добавление этой функции может обеспечить безопасность зарядки при определенной процедуре (процесс зарядки может быть вызван человеческой ошибкой, помехами в электросети и т. д. Ожидание внешнего вмешательства может вызвать ложное срабатывание). ключи)

(11)Состояние ЖК-дисплея:

а: Полностью заряженное состояние: цифровая трубка отображает «FUL», а уровень заряда батареи – «100%».

b: Режим отключения зажима: на цифровой трубке отображается «ВЫКЛ», электросеть очищается, а граница электросети мигает с частотой 2 Гц.

c: Режим неисправности: на цифровой трубке отображается «ERO», электросеть мигает с частотой 2 Гц, отображается знак неисправности.

d: Предупреждение о пониженном напряжении: на цифровой трубке отображается «Abn», а уровень заряда батареи мигает с частотой 2 Гц.

e: Состояние зарядки: цифровая трубка отображает напряжение, ток и температуру по кругу, а на сетке аккумулятора отображается «отображение эффектов зарядки».

f: Режим ремонта: на цифровой трубке отображается «PUL», уровень заряда батареи отображается «Отображение специальных эффектов ремонта», а значок ремонта мигает.

g: Батарея обнаружения отсутствия нагрузки: цифровая трубка циклически отображает напряжение и температуру, а уровень заряда батареи отображается в процентной форме в зависимости от заряда батареи.

4.На что следует обратить внимание (вы можете добавить их по своему усмотрению)

(1) Не заряжайте в среде с плавящимся газом.

(2) Во время зарядки избегайте условий высокой температуры и высокой влажности.

(3) Во время зарядки поверхность аккумулятора не должна быть покрыта предметами. Во время зарядки аккумулятор должен располагаться вертикально и не наклоняться.

(4) Если количество сульфидного материала на обоих концах положительного и отрицательного электродов батареи слишком велико, сначала следует удалить сульфидный материал, чтобы батарею можно было лучше заряжать.
